礦業全產業鏈服務（EPC+M+O）
24小時服務熱線:
153-1182-6627
礦業全產業鏈服務（EPC+M+O）
常用濃縮礦漿、高溫法，先把礦漿濃縮至濃度為60-70%，然后加入水玻璃，將礦漿升溫至80℃，攪拌30-60分鐘，再用清水稀釋，在室溫下浮選白鎢，槽中產物是螢石和方解石。
因水玻璃對白鎢和重晶石的抑制作用相近，單用水玻璃難以分離，還需用烷基硫酸鹽作捕收劑在PH=1.5-3.0條件下反復選重晶石，在槽內得出白鎢礦。

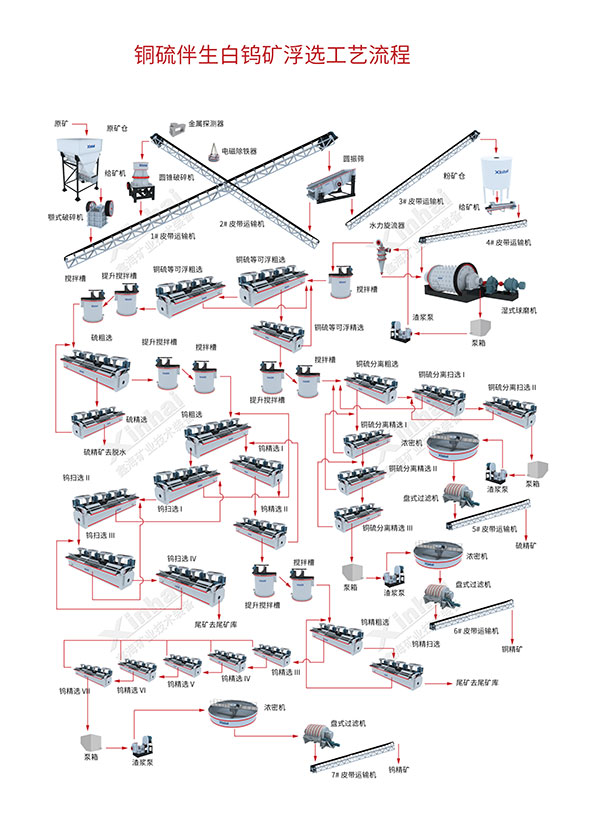

浮選白鎢礦以前用黃藥捕獲硫化礦物，浮白鎢時，加少量氧化物、硫化鈉，抑制少量未被浮出的硫化物。
用油酸作捕收劑，水玻璃作抑制劑，就可抑制石英和硅酸鹽類脈石，浮出白鎢礦。
湖南某難選白鎢礦，白鎢品位0.35%，由于礦物組成復雜、礦石嵌布粒度細、富含螢石及其他富鈣、鐵礦物，對白鎢浮選指標干擾較大。選廠通過浮選法對試樣進行分選，采用一次粗選，四次精選，兩次掃選流程，最終白鎢精礦品位不高，在55%左右，資源浪費嚴重，后委托鑫海做技術改造，鑫海在研究礦石性質之后，采用離心機-浮選工藝，指標比較理想，改造前后具體指標對比如下：
| 改造前后對比 | 工藝 | 精礦品位/% | 回收率/% |
| 改造前 | 浮選 | 57.85 | 88.18 |
| 改造后 | 離心機-浮選 | 62.59 | 93.26 |
版權所有：?山東鑫海礦業技術裝備股份有限公司 2020 魯ICP備09086270號-94
營業執照信息公示
魯公網安備 37061102001242號
